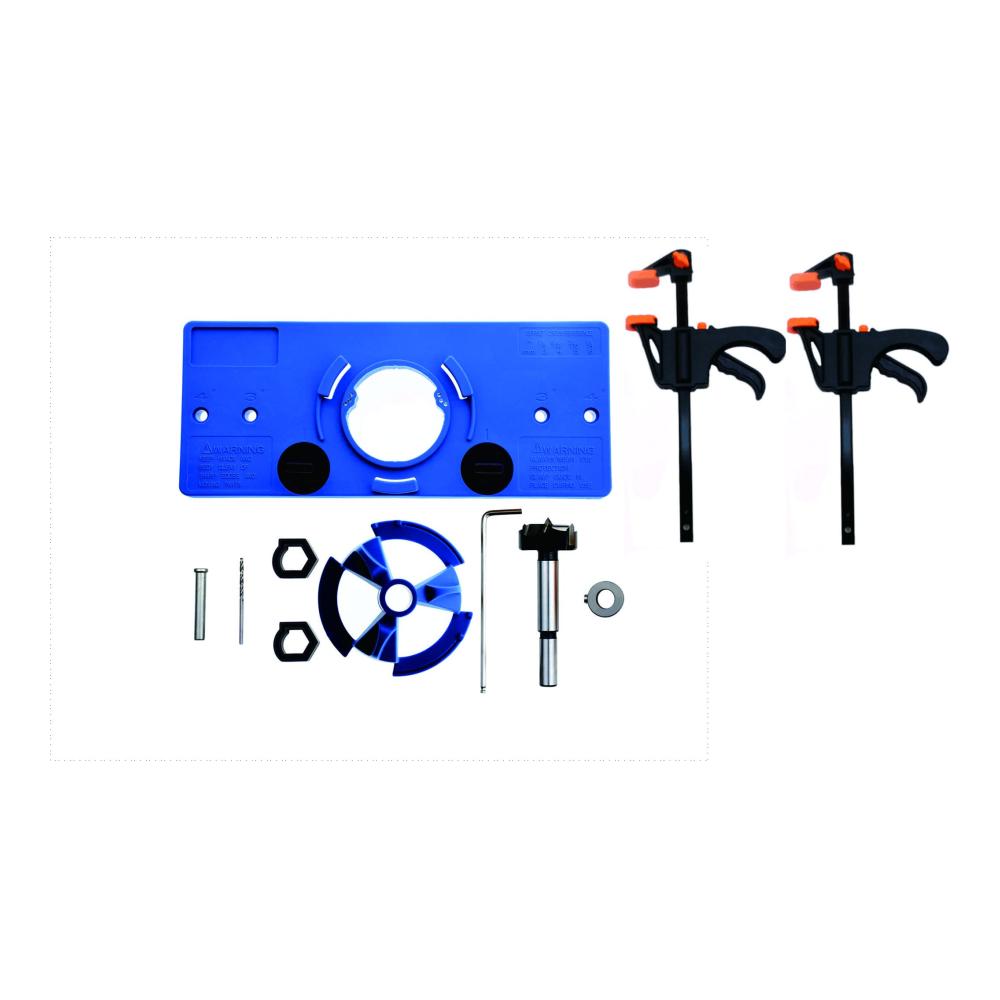

Dieses 35MM Concealed Hinge Jig Hinge Drilling Tool Set ist ein unverzichtbares Werkzeug für die Installation von Schranktüren. Mit verstellbaren Limitblöcken für Abstände von 3/4/5/6mm und der Möglichkeit, Pivotlöcher für Scharnierschrauben in verschiedenen Abständen zu bohren (46mm, 47mm, 48mm oder 52mm), bietet es eine präzise und einfache Montagelösung. Geeignet für 35mm und 26mm Scharniere, wird mit einem 35mm Bohrer und Tiefenanschlag geliefert. Einfach zu verwenden und schnell zu montieren, ermöglicht dieses Set eine mühelose Installation von Schranktüren. Enthält Limitring, Hilfszubehör, Halterung, Positionierungsstange, Bohrer, Schraubenschlüssel und Lochsäge. Ein unverzichtbares Werkzeug für Heimwerker und Profis gleichermaßen.
Material: Kunststoff, Metall
Marke: SPARIK ENJOY
Produktmaße: 8,9&34;L x 3,7&34;W
Abschlussart: Unvollendet
Montageart: An der Wand, Türmontage
Einheitenanzahl: 1,0 Stück
Produktbeschreibung

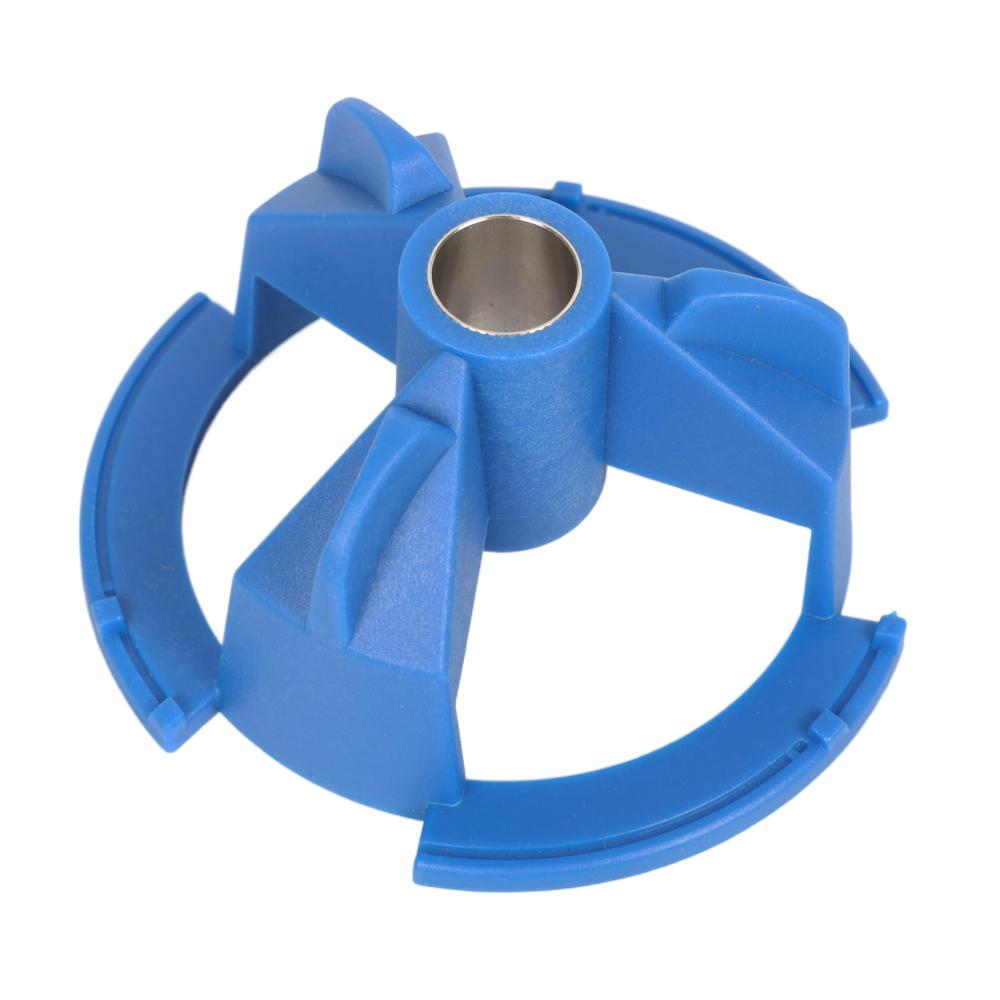

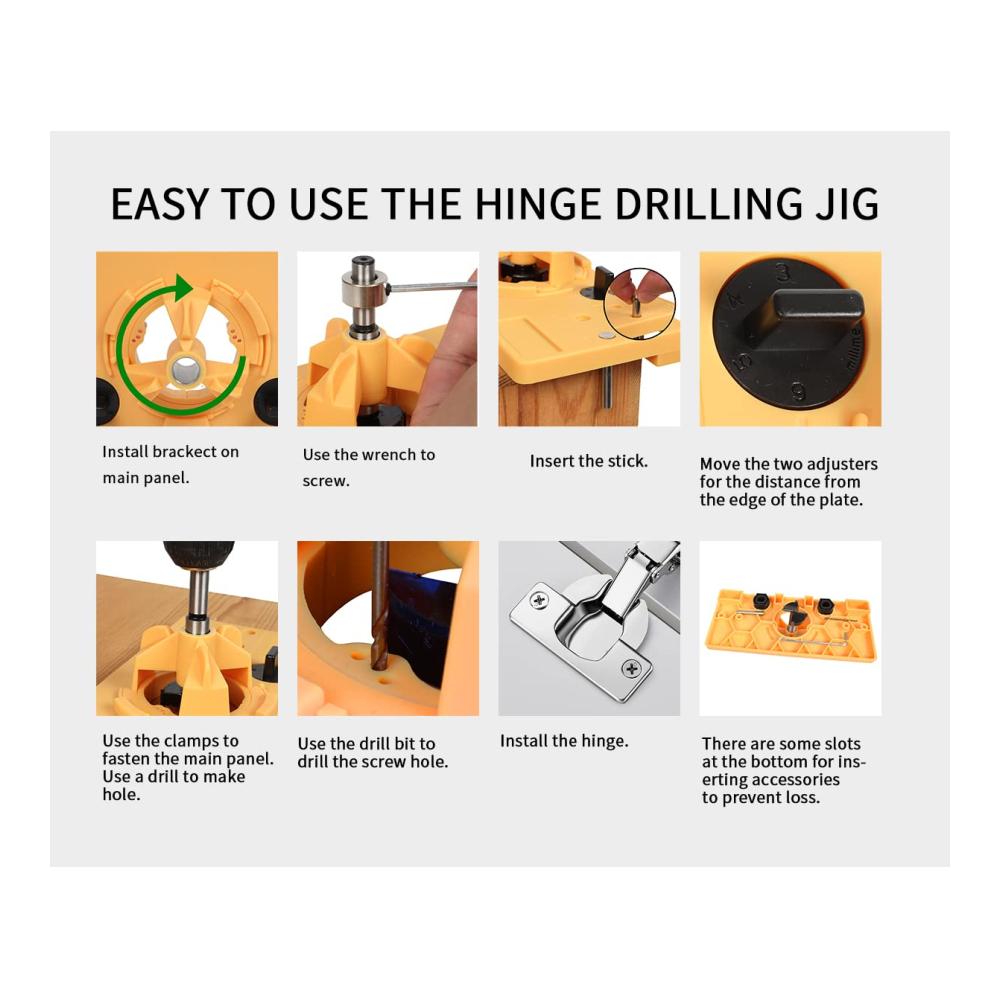

Produktspezifikationen: Material: Kunststoff, Metall Hauptkomponentengröße: 225x95x25mm/8,9×3,7×1(L*B*H) Halterungshöhe: 36mm/1,4 Halterungsdurchmesser: 58mm/2,3 Halterungslochdurchmesser: 13mm/0,5 Positionierungsstangenlänge: 40mm/1,6 Bohrlänge: 49mm/1,9 Limitringdurchmesser: 11mm/0,4 Schraubenschlüsselgröße: 102x22mm/4×0,9 (L*B) Der Klapplocher ist für 35mm und 26mm Scharniere geeignet und unterstützt vorübergehend die Montageschraubenlöcher 46-47-48-52. Er ist einfach zu bedienen und zu installieren, auch wenn Sie kein Profi sind, können Sie ihn leicht handhaben.Anleitung: 1. Führen Sie den Lochschneider durch die Halterung und fixieren Sie ihn mit dem Limitring. 2. Setzen Sie Schritt 1 an den Hauptteil, drehen Sie ihn dann im Uhrzeigersinn, um ihn zu befestigen. 3. Der schwarze Block dient zur Einstellung des Limits, stellen Sie den Abstand vom 35mm-Loch zur Platte ein, Sie können 3/4/5/6mm wählen. 4. Bohren Sie das Loch und installieren Sie dann das Scharnier.Bitte beachten Sie: Alle Abmessungen werden manuell gemessen und es können geringfügige Abweichungen auftreten. Halten Sie Hände und Körper von scharfen Kanten und beweglichen Teilen fern. Tragen Sie immer Augenschutz. Fixieren Sie die Führung während der Verwendung.Lieferumfang: 1 x gelber Hauptteil 1 x Limitring 2 x Hilfszubehör 1 x Halterung 1 x Positionierungsstange 1 x Bohrer 1 x Schraubenschlüssel 1 x 35mm/1,4 Lochschneider (im blauen Kasten)
